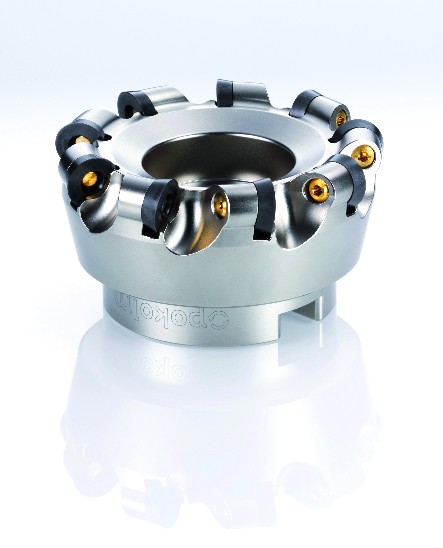

Frässystem med roterande skär, Pokolm Spinworx®
(PDF-katalog, klicka på bilden)
Upp till fyra gånger längre livslängd med Spinworx®, ett nytt frässystem från Pokolm.
Utvecklingen av runda skär under de senaste 20 åren kan inte påstås vara särskilt spektakulär, förrän nu !
Frässpecialisten Pokolm från Harsewinkel i Tyskland har nämligen kommit på en helt unik lösning för att utnyttja hela periferin på ett runt skär samtidigt som förslitningen blir exakt lika över hela skäreggen.
Det nya verktygssystemet är revolutionerande eftersom Spinworx skären roterar och någon manuell vriding av skäret behövs alltså inte.
Den nya teknologin säger därmed adjö till det traditionella sättet att fixera skäret i fräsverktyget. Den hittillsvarande tekniken kräver, beroende på vilka material och maskinparametrar som används, att maskinen stannas mellan var 20:e - 45:e minut förklarar företagets grundare Franz-Josef Pokolm. Efter denna tid är skäreggen utsliten och skäret får bytas eller indexeras på nytt vilket innebär ett avbrott i produktionen, ett faktum som man tyvärr har tvingats acceptera.
Spinworx® roterar automatiskt.
Skären vrider sig automatiskt under fräsprocessen eftersom de ej är fastskruvade i skärläget utan sitter monterade på en speciell pinnbult som är skruvad i fräskroppen. Passningen mellan skär och pinnbult är utförd på ett sätt som gör att ytterligare spännelement inte behövs.
Upp till 4 gånger längre livslängd är möjligt.
En bekräftelse på att skären rör sig fotograferades med en höghastighetskamera hos laboratoriet för verktygsmaskiner och produktionsteknik RWTH universitet Achen.
Pokolm har sedan en lång tid tillbaka haft ett nära samarbete med detta laboratorium och har under åren testat flera olika projekt.
"Rotationen som kan ses genom den aktuella kameran är extremt konstant, beroende på valda fräsparametrar såsom varvtal, matningar och skärdjup”.
Franz-Josef Pokolm förklarar resultatet: ” Vi uppnår en jämn förslitning av våra skär i kontrast till problemen med punktvisa belastningar som tidigare ställt till med bekymmer”
Följaktligen blir skärets livslängd väsentligt längre eftersom vi nu har att göra med en väl balanserad förslitning av skärets totala periferi.
Samtidigt blir varje skär använt till 100%, till skillnad mot tidigare med manuell indexering där i stort sett aldrig den totala skäreggen kom till användning.
Kundtester bekräftar effektiviteten.
Våra tester av det nya Spinworx®systemet ute hos kunderna möttes först av en viss skepticism.
Karl-Heinz Gressmeier hos företaget Hermesmeyer & Greweling i Marienfeld kommer ihåg:
”Vi tyckte det fungerade tämligen bra med det system vi hade och var aningen reserverade när vi först hörde talas om Pokolm´s nya system med roterande skär” Hur som helst, testen hos Hermesmeyer & Greweling startade utan några problem, och efter 40 minuter när den normala ”deadlinen” för byte av skäregg hade passerats utan några förändringar av fräsproceduren eller prestanda, försvann alla tvivel runt det nya systemet.
Karl-Heinz Gressmeier säger:
”efter 3 ytterligare timmars frästid, var vi övertygade om Spinworx® systemets kapacitet och effektivitet".
Testföretaget uppskattar att skär och –fräsdimensioner är utbytbara mot Pokolm´s tidigare system, nu slipper vi extra kostnader för programmodifieringar säger herr Gressmeier.
Förutom de redan nämnda fördelarna har systemet ytterligare positiva effekter: Genom det reducerade skärtrycket kan effektbehovet minskas med så mycket som 30% , vilket att förutom ha en positiv inverkan på maskinspindeln också leder till en tystare miljö.
Spinworx® fräsar erbjuds som standard mellan diameter 25 mm - 200 mm.
Ett urval av vändskär för i första hand stål och gjutjärn lagerföres. Ytterligare varianter är under utveckling.
